Android 클린 아키텍처(작성중)

Android 클린 아키텍처에 대해 공부해봅시다.

Posted Feb 8, 2025 Updated Feb 22, 2025

By Younhwan JO

19 min read

1. 클린 아키텍처란?

코드를 읽기 쉽고 변경하기 쉬운 구조
관심사 분리(각 모듈의 독립성)를 통해 실현
안드로이드에서만 사용가능한 구조는 아님

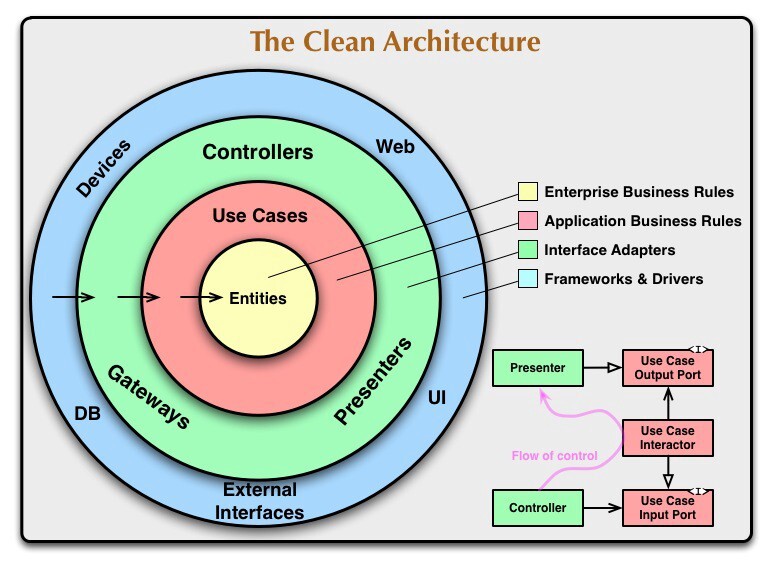

엉클밥의 클린아키텍처

Robert C. Martin

클린 아키텍처를 찾아보면 가장 많이 볼 수 있는 구조이다. 위 그림이 의미하는게 뭘까?

클린 아키텍처는 대표적으로 Presenters, Use Cases, Entities 세 레이어로 나뉜다 (의존성 규칙만 지킨다면 개수의 제한은 없다)
외부에서 내부로만 의존성을 갖는다 (그 반대는 존재하지 않는다)
- Use Cases는 Presenters의 존재를 모르고, Entities에 의존한다
- Entities는 자신 외에 어떤 존재도 모른다
- 이를 이용해 외부가 변경되더라도 내부가 변경되지 않는 구조를 만들 수 있다

(예시) 쇼핑몰 결제방식 추가

쇼핑몰에 신규 결제 방식(ex. 애플페이)가 추가되었을 때 시스템의 핵심 로직이 함께 바뀌면 위험할 수 있다
클린 아키텍처가 적용된 시스템에서는 새로운 결제방식(Presenters)가 추가 되더라도 내부의 Use Cases와 Entities에 영향이 없다
단순히 새로운 결제 화면을 추가하고, 기존의 결제 로직을 가져와 사용하면 된다

내부는 외부를 모르는데 어떻게 시스템이 동작할까?

화면에서 결제 요청을 보내고, 실제 결제가 이뤄진 뒤 다시 화면에 표시를 해주려면 내부가 외부에 대한 정보를 알아야 하는게 아닌가?
- 추상화를 이용한다
로직에 해당하는 영역을 인터페이스 형태로 설계하고, 외부에서 사용하는 시점에 구현하도록 한다
- 더 상위 영역이 재료를 제공해주면 하위에선 가져다 사용하는 느낌
이를 통해 내부는 외부를 모르고, 외부또한 내부를 호출하지만 내부가 어떻게 동작하는지 관심을 가질 필요가 없게된다
- 각 레이어가 독립적이게 된다

2. 안드로이드 클린 아키텍처

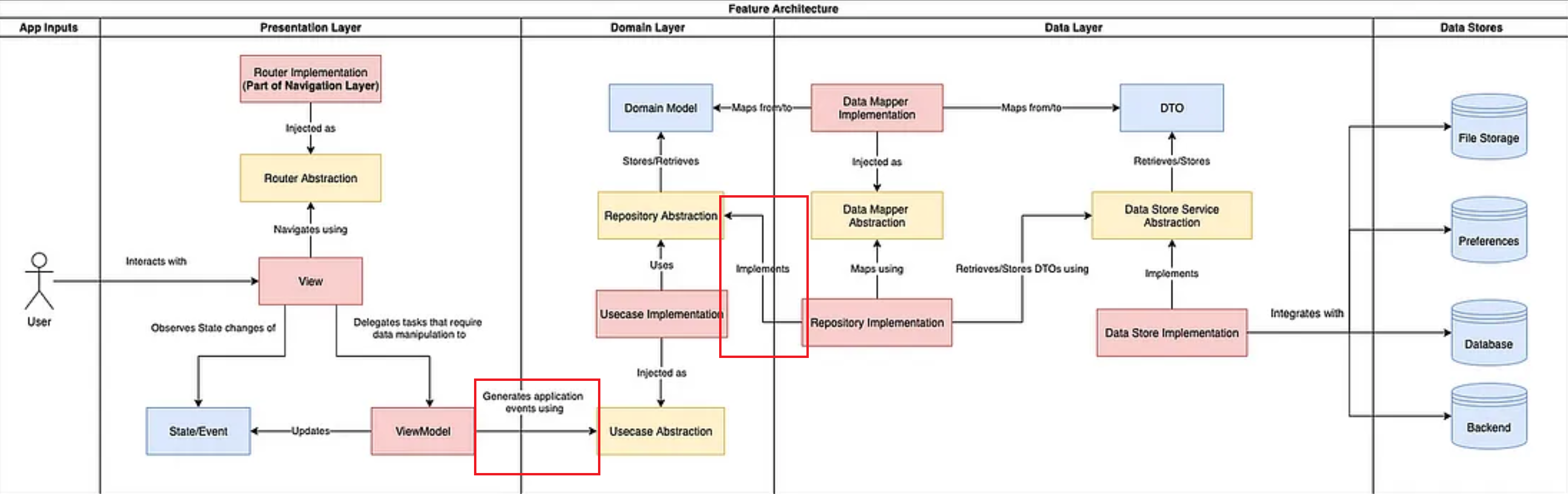

Android Clean Architecture

위 사진은 엉클밥의 클린 아키텍처 개념을 안드로이드 프로그램에 적용하는 방법이다.

크게 UI(App Inputs), Presentation, Domain, Data, Data Source 레이어가 존재한다
화살표가 나타내는 의존성 규칙에 따라 Domain 레이어가 가장 내부에 위치한다
- Preesntation과 Data 레이어의 경우 Domain 레이어에 의존성을 갖는다

Domain Layer

순수 비즈니스 로직 (은행의 입출금, 쇼핑몰 주문처리, 음악 스트리밍 재생.. 등 가장 core한 기능)
가장 안쪽이 있는 layer이기 때문에 다른 어떤 layer와도 의존성이 없어야함
Domain layer의 변경은 비즈니스 로직 자체가 바뀔때만 (다른 layer에 의한 변경은 존재할 수 없음)
엉클밥의 클린 아키텍처에서 Use Cases와 Entity에 해당
순수 Kotlin 코드 (다른 layer와 의존성이 없기 때문에)

Domain layer는 또 다시 Model, UseCase, Repository로 나뉜다

Model: 비즈니스의 객체 (비즈니스를 구성하는 대상들)


// 쇼핑몰에선 상품, 고객, 주문건 등이 될 수 있다
data Class Product(val productId:Int, val name:String, val price:Double)
data Class Customer(val id:Int, val name:String)
data Class Order(val orderId:Int, val orderItems:ArrayList<Product>)

UseCase: 앱에서 실행되는 비즈니스 로직
- Repository를 사용하여 비즈니스 로직을 수행


interface GetProductUseCase {
    fun invoke(productId: Int): Product
}

class GetProductUseCaseImpl(private val productRepository: ProductRepository): GetProductUseCase {
    override fun invoke(productId: Int): Product {
        return productRepository.getProductById(productId)
    }
}

Repository: Domain과 Data layer를 연결하는 추상화
- 인터페이스를 설계해놓으면 data layer에서 구현하여 사용하는 방식이기 때문에 domain은 data가 실제 어떻게 구현되었는지 알 지 못함
- Domain는 data layer가 DB를 local, remote, 캐시 어디서 가져오는지 알 수 없음

Domain layer는 마치 수도코드와 비슷하다.
로직(논리)은 모두 담고 있지만 디테일하게 구현되지는 않는다는 점에서 수도코드와 비슷하다.
또는 기획자와 역할이 비슷하다고 볼 수도 있다.

Data Layer

비즈니스에서 필요한 데이터를 제공하는 layer
비즈니스 로직과 무관하게 데이터 전달에만 집중
Repository를 구현하여 domain layer와 연결

Data layer는 또 다시 Repository Impl, Data Source, Model, Model Mapper로 나뉜다

Repository Impl: Domain layer와 연결하기 위해서 domain layer의 추상화 클래스를 구현한 클래스다
Data Source: 실제 데이터와 연결을 위한 추상화 클래스다
- remote db, local db, 캐시 등에서 이를 구현하여 데이터를 전달한다
- LocalDataSource, RemoteDataSource 등으로 나뉠 수 있다
Model: 데이터를 나타내는 객체
Model Mapper: Data layer의 모델을 domain 모델로 변환 (반대도 수행)


Class ProductRepositoryImpl(
    private val productRemoteDataSource: ProductRemoteDataSource,
    private val productLocalDataSource: ProductLocalDataSource,
    private val productMapper: ProductMapper
) : ProductRepository {

    override fun getProductById(productId: Int): Product {
        val product = productLocalDataSource.getProductById(productId) ?: productRemoteDataSource.getProductById(productId)
        return productMapper.mapEntityToDomain(product)
    }
}

(Bottom-Up 관점에선) data는 domian과 연결을 위해 domain 추상화를 구현하고, data source는 data와 연결을 위해 data 추상화를 구현한다

(Top-Down 관점에선) 서비스의 비즈니스 로직을 담당하는 domain은 다른 모든 영역에 의존성을 갖지 않기 위해서 추상 클래스로 큰 흐름의 설계만 해놓고(마치 수도코드와 같이), 그 아래 영역 data, dataSouce에서 상위의 추상 클래스를 구현하여 세부적인 동작을 정의하는 방식이다

Remote

원격 서버와 통신하면서 데이터를 주고 받는 layer
데이터 요청, 응답 처리, 네트워크 오류 처리 등 포함
- Retrofit(OkHttp)와 같은 라이브러리 활용

Remote layer는 DataSource Impl, API Interface, Model로 나뉜다


class ProductRemoteDataSoruceImpl(
    private val apiService: ApiService,
    private val productMapper: ProductMapper
) : ProductRemoteDataSoruce {

    override fun getProductById(productId: Int): ProductEntity {
        val remoteProduct = apiService.getProductById(productId)
        return remoteProduct.mapResponseToEntity(remoteProduct)
    }
}


// retrofit
interface ApiService {
    @GET("product/{productId}")
    suspend fun getProductById(@Path("productId") productId: Int): ProductResponse
}

Local

로컬 데이터를 저장하고 읽어오는 layer
주로 DB(Room), SharedPreferences, 파일 시스템 등으로 관리
삭제될 수 있다는 가정으로 설계
- 대부분 Nullable 리턴

Presentation

UI와 상호작용 하면서, 주로 MVVM 패턴의 ViewModel이 사용
Domain에서 제공하는 UseCase를 사용하여 데이터를 가져오고 UI에 전달
UI에 액션을 처리해서 domain layer에 전파하는 역할도 수행

ViewModel

상태관리와 UseCase사용이 ViewModel 핵심
LiveData, StateFlow로 UI의 상태를 관리
- 이러한 상태값을 이용해 기존 안드로이드 라이프사이클과는 별개의 UI 작업을 할 수 있게된다
- 기존에 OnCreate, onResume, onRestart 등에서 하던 작업을 할 필요가 없고, 오로지 상태값이 변경됨에 따라 작업을 처리
- Android 플랫폼에 독립적이기 위해선 LiveDate 보다는 Kotlin 자체의 상태관리 수단인 StateFlow를 사용하는 것이 더 적합하다
Android의 ViewModel과는 별개지만 실제 구현에서는 Android 라이프사이클 관리 측면 등의 이유로 Android ViewModel을 사용할 수 밖에 없음
단, ViewModel에는 android 패키지가 없어야한다
- import android.* (x)
- R.* (x)
단방향 데이터 흐름
- 데이터는 ViewModel -> UI
- 액션은 UI -> ViewModel


class ProductViewModel(
    private val getProductUseCase: GetProductUseCase
): ViewModel() {

    // Names for backing properties (Kotlin convention)
    // 클래스에 개념적으로 동일하지만 하나는 공개 API의 일부이고 다른 하나는 구현 세부 사항인 두 개의 속성이 있는 경우
    // 비공개 속성의 이름에 대한 접두사로 _을 사용
    private val _product = MutableLiveData<Product>()
    val product: LiveData<Product>
        get() = _product

    fun loadProduct(productId: Int) {
        viewModelScope.launch {
            _product.value = getProductUseCase.invoke(productId)
        }
    }
}

안드로이드 라이프사이클(ViewModel을 사용하여 상태값을 관리하면 위 라이프사이클에 따라 작업을 할 필요가 없음)

UI

XML, Compose
사용자의 액션을 받아 Use Case를 사용
단 Domain의 존재는 모른다

SOLID

객체 지향 프로그래밍에서 견고하고 유지보수 가능한 개발을 위한 원칙
클린 아케틱처를 만드는 기반이 되며, 모듈화 계층화를 통해 코드의 유연성과 확장성을 높임
S: 단일책임원칙(Single Reponsibility Principle)
- 클래스나 모듈은 오직 하나의 책임만 가져야 하며, 오직 하나의 이유로 변경되야 한다
- 복잡성을 줄이기 위한 핵심 원칙으로, 클래스가 여러 가지 일을 할 때 발생할 수 있는 변경의 부담을 줄임
- 안드로이드 클린 아키텍처에서는 각 layer간 자신의 책임만 갖도록 함
- Domain은 비즈니스 로직, Data는 데이터 처리, Presentation은 UI와의 상호작용
O: 개방/폐쇄 원칙(Open/Closed Principle)
- 확장에는 열려있고, 수정에는 닫혀 있어야 한다
- 즉, 새로운 기능을 추가할 때는 기존 코드를 변경하지 않고, 코드를 확장하는 방식으로 처리
- Use Case 설계 시 매우중요
  - Use Case나 기능의 변경 없이도 새로운 요구사항에 대응할 수 있도록 함
L: 리스코프 치환 원칙(Liskov Substitution Principle)
- 서브클래스는 언제나 자산의 기반 클래스(상위클래스)를 대체할 수 있어야한다
I: 인터페이스 분리 원칙(Interface Segregation Principle)
- 인터페이스는 최소한의 기능만 갖도록 한다
- 인터페이스를 구현하는 클래스가 불필요한 기능을 갖지 않도록 하기 위함
D: 의존성 역전 원칙(Dependency Inversion Principle)
- 고수준 모듈은 저수준 모듈에 의존해서는 안 되며, 둘 다 추상화에 의존해야 한다

Model

각 layer마다 그에 맞는 모델이 존재한다
클린 아키텍처의 각 layer간 독립성을 확보하기 위함이다
- 모든 layer가 동일한 객체를 사용하면 의존성이 발생하기 때문
Layer별 Product 모델의 정의
- Domain: Product
- Data: ProductEntity
- Remote: ProductResponse / ProductRequest
- Local: ProductLocal
- Presentation: ProductModel
- UI: ProductState
모델에 따라 각 layer마다 Model Mapper 또한 존재한다

DataResource

3. 의존성 주입(DI)

특정 클래스가 다른 클래스를 필요로하는 경우가 많음
이와 같이 다른 클래스가 필요할때 이를 의존성(Dependency)이라고 함
예를들어 Car 클래스는 Engine 클래스가 필요함

의존성 주입의 다양한 방법

직접생성: 클래스 내에서 필요한 의존성을 직접 생성
- 두 클래스 사이 결합이 강해 확장성이 낮음
- Gasoline, Deisel 엔진으로 나누기 어려움


class Car {
    // 클래스 내부에서 필요한 의존성 클래스를 직접생성
    private val engine = Engine()

    fun start() {
        engine.start()
    }
}

fun main(args: Array) {
    val car = Car()
    car.start()
}

주입받기: 매개변수를 통해 외부에서 주입을 받는 방식
- 직접생성 방식과 달리 다양한 엔진을 사용가능


class Car(private val engine: Engine) {
    fun start() {
        engine.start()
    }
}

fun main(args: Array) {
    val engine = Engine()
    val car = Car(engine)
    car.start()

    // 다른 엔진을 사용하고 싶을땐?
    val gasoline = GasolineEngine()
    val car = Car(gasoline)
    car.start()
}

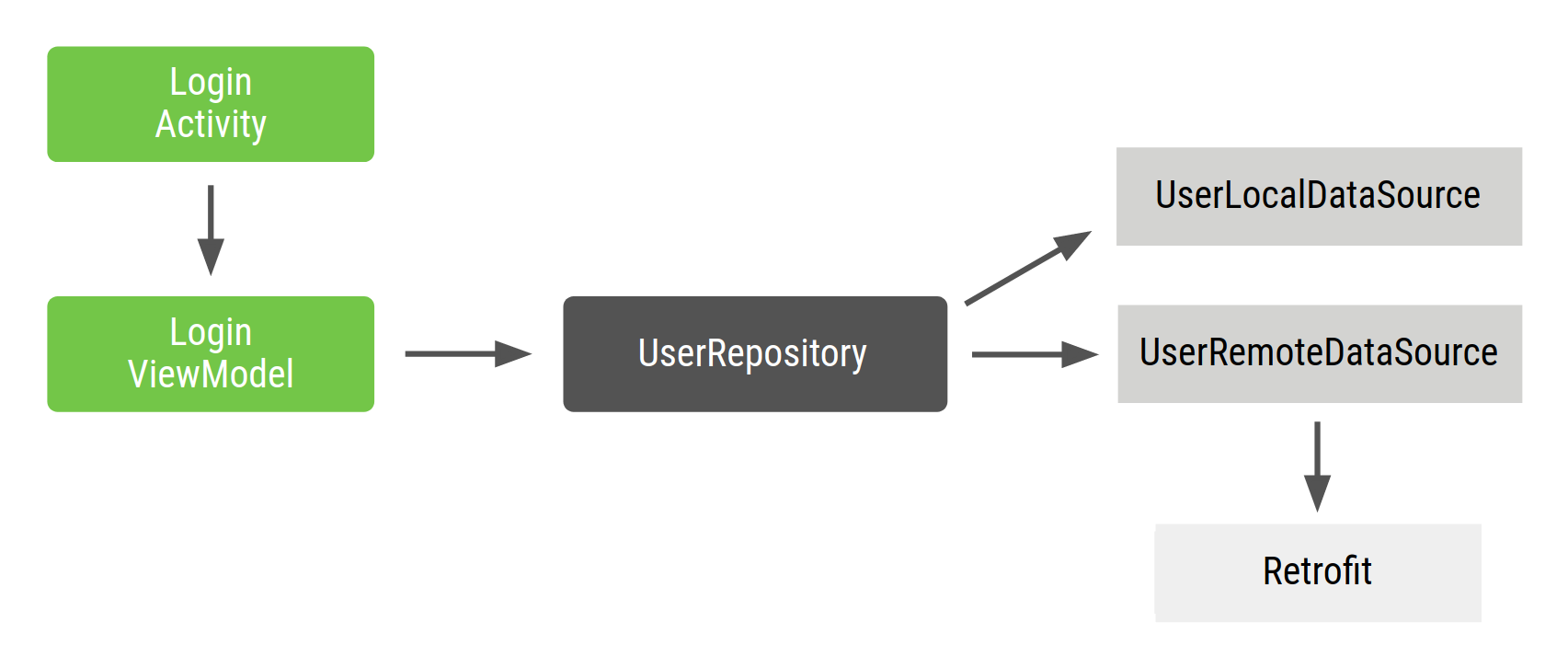

수동 DI

필요시 의존성 인스턴스를 생성하여 주입하는 방법
- 의존성이 필요할 때마다 매번 생성


class UserRepository(
    private val localDataSource: UserLocalDataSource,
    private val remoteDataSource: UserRemoteDataSource
) { ... }

class UserLocalDataSource { ... }
class UserRemoteDataSource(
    private val loginService: LoginRetrofitService
) { ... }


class LoginActivity: Activity() {

    private lateinit var loginViewModel: LoginViewModel

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)

        val retrofit = Retrofit.Builder()
            .baseUrl("https://example.com")
            .build()
            .create(LoginService::class.java)

        // 레트로핏 인스턴스를 생성하여 주입
        val remoteDataSource = UserRemoteDataSource(retrofit)
        val localDataSource = UserLocalDataSource()

        // DataSource 인스턴스를 생성하여 주입
        val userRepository = UserRepository(localDataSource, remoteDataSource)

        // Repository 인스턴스를 생성하여 주입
        loginViewModel = LoginViewModel(userRepository)
    }
}

위 코드와 같이 뷰모델에서 필요한 레파지토리(or 유즈케이스)를 생성할 때, 필요한 모든 의존성을 인스턴스를 생성하여 주입이 가능

하지만 뷰모델이 많아질수록 동일한 초기화 코드가 반복되고, 의존성의 순서에 따라 코드 작성이 필요해 관리가 어려워진다

AppContainer를 활용한 개선된 DI 구조는
- 의존성을 한 곳에서 관리하고 필요한 곳에 주입하여 코드 중복을 줄임


class AppContainer {
    private val retrofit = Retrofit.Builder()
                            .baseUrl("https://example.com")
                            .build()
                            .create(LoginService::class.java)

    private val remoteDataSource = UserRemoteDataSource(retrofit)
    private val localDataSource = UserLocalDataSource()

    // 어디서든 필요할때 사용가능한 레파지토리
    val userRepository = UserRepository(localDataSource, remoteDataSource)
}

class MyApplication : Application() {
    // 어플리케이션 클래스에서 사용하여 앱전체에 AppContainer 인스턴스를 공유
    val appContainer = AppContainer()
}


class LoginActivity: Activity() {

    private lateinit var loginViewModel: LoginViewModel

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        val appContainer = (application as MyApplication).appContainer

        // 별도 의존성 인스턴스 생성 과정이 필요없음
        loginViewModel = LoginViewModel(appContainer.userRepository)
    }
}

99. References

Android Study, Android 클린 아키텍처

android architecture
